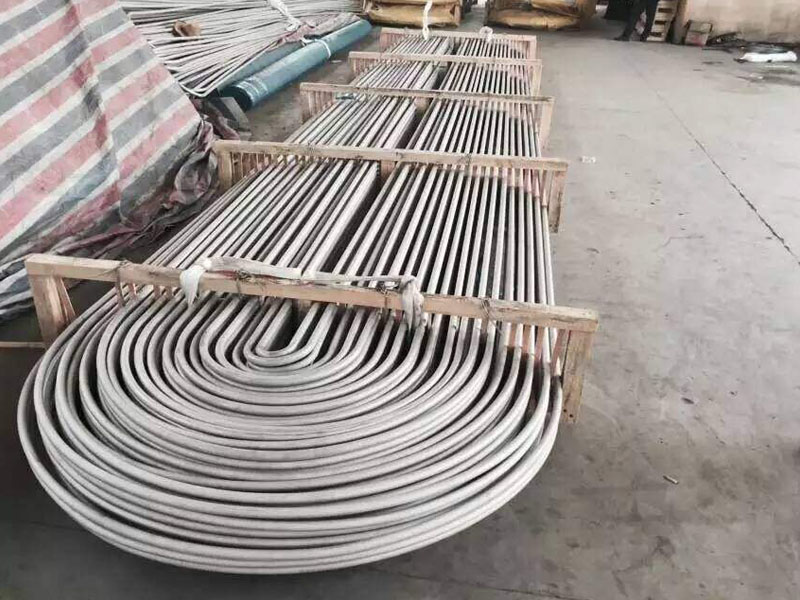

不銹鋼U型管彎頭處為啥容易生銹？
時間:07/11/2025 08:45:36不銹鋼U型管的耐腐蝕性優(yōu)良，但是它的彎頭處卻容易生銹，這是為啥？
因為不銹鋼U型管的彎頭在加工時經(jīng)歷?金屬拉伸變形?，導(dǎo)致表面鈍化膜破裂，同時內(nèi)部殘留拉應(yīng)力，形成腐蝕敏感區(qū)。
常見問題包括：
?1、壁厚減薄?
彎管時外緣金屬被拉伸變薄（如原壁厚2mm可能減至1.5mm），抗腐蝕能力下降?。
?2、殘余應(yīng)力
冷彎后未做固溶處理時，殘余應(yīng)力會加速氯離子滲透，引發(fā)?應(yīng)力腐蝕開裂?（常見于含氯環(huán)境如海水、化工介質(zhì)）?。
?3、表面微裂紋?
急彎或過度冷加工會導(dǎo)致肉眼不可見的微裂紋，成為腐蝕起點?。
那彎頭處這么容易生銹該怎么辦？可以在加工后做固溶處理（1050℃急冷），內(nèi)壁充氬保護(hù)焊接?。
